BMW 840d: rozszczelniony przewód AdBlue

Punkt wyjścia

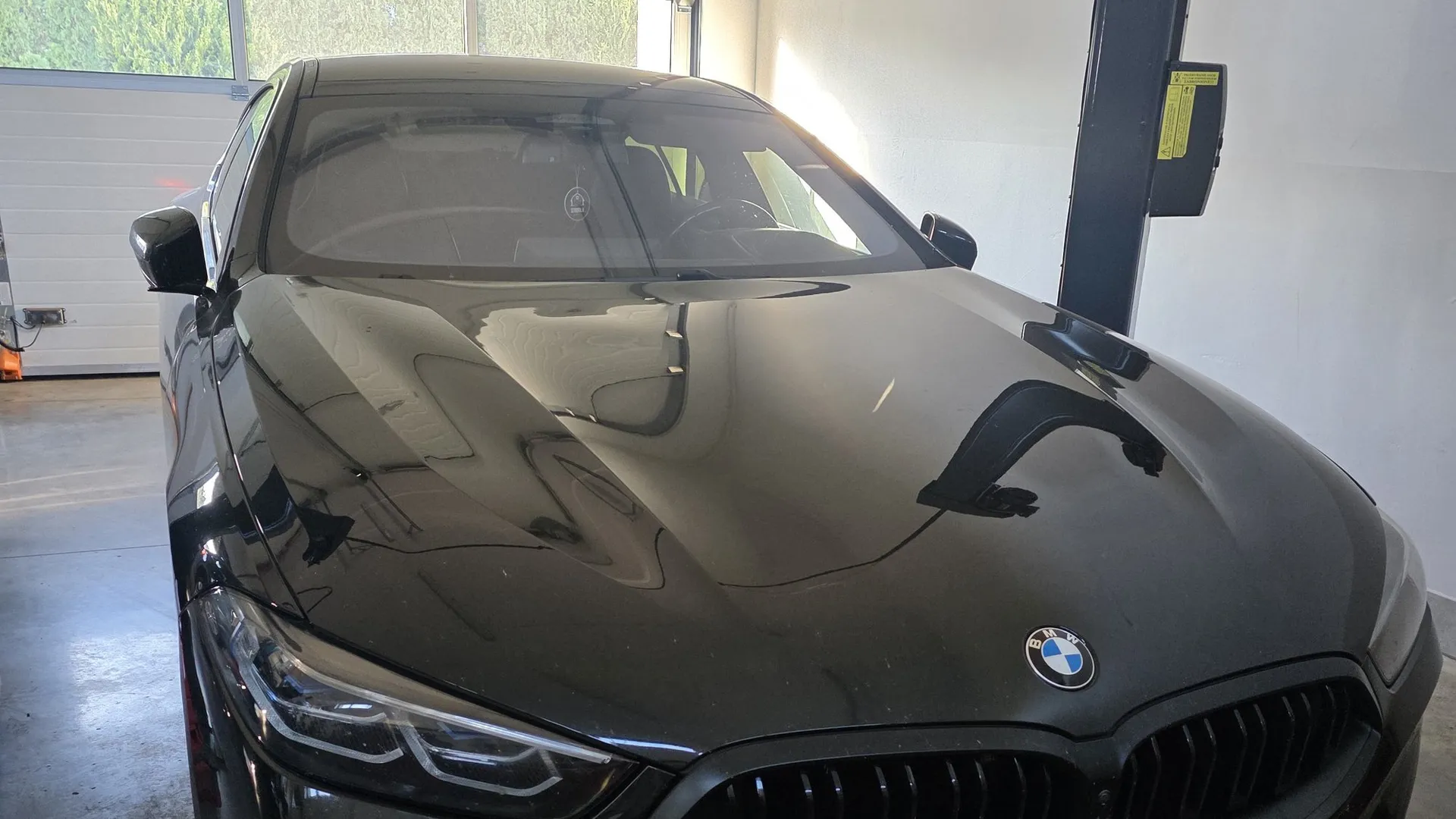

BMW 840d z 2023 roku, przebieg ponad 180 tys. km. Auto przyjechało z ostrzeżeniem SCR poziomu 3 — czyli na ostatnim etapie eskalacji, z odliczaniem 50 km do blokady rozruchu. Na tym poziomie nie ma już marginesu: po wyczerpaniu licznika auto po prostu nie odpali.

Odczyt wszystkich sterowników pokazał dziewięć błędów związanych z AdBlue, rozrzuconych między moduł SCR a DDE.

Diagnoza i decyzja

Zaczęliśmy od diagnostyki oprogramowaniem serwisowym — odczytu wszystkich sterowników, nie samego silnika.

Kody błędów odczytane z tego auta

BMW nie używa tu ogólnych kodów P, tylko własnych szesnastkowych. Poniżej komplet tego, co dotyczyło AdBlue, w oryginalnym brzmieniu przetłumaczonym na polski:

Kod	Moduł	Znaczenie
8052B7	SCR	Układ zbiornika SCR, ciśnienie zbyt niskie po przerwie w dozowaniu — wykryta nieszczelność
8052E0	SCR	Odchyłka dawkowania: dawka zbyt mała względem stopni ciśnienia (błąd trwały)
8052E4	SCR	Odchyłka dawkowania: łączna dawka zbyt mała, błąd sumaryczny
8052DF	SCR	Zgłoszenie kontrolne: usterka układu AdBlue
29FB00	DDE	Scenariusz ostrzeżeń i wyłączenia: ostrzeżenie poziomu 1
29FC00	DDE	Scenariusz ostrzeżeń i wyłączenia: ostrzeżenie poziomu 2
2C4E00	DDE	Wykryta zła jakość AdBlue lub usterka układu
2C3000	DDE	Sprzężenie zwrotne diagnostyki sterownika SCR: usterka OBD
368100	DDE	Przekazanie statusu: usterka OBD ze sterownika SCR do DDE

Kolumna „Znaczenie” to cytat z opisu producenta, przetłumaczony z testera, a nie nasza konkluzja. Sformułowanie „wykryta nieszczelność” przy 8052B7 mówi więc, jak sterownik nazywa swoją obserwację — potwierdzić ją musiały oględziny na aucie.

Zwróć uwagę, że w pamięci zapisały się ostrzeżenia poziomu 1 i 2 — auto stało u nas już na poziomie 3. Pamięć sterownika pokazuje przebieg eskalacji, a nie tylko stan z ostatniej chwili, więc sam odczyt nie mówi całej prawdy o tym, jak pilna jest sprawa.

Warto zwrócić uwagę na dwa kody. 8052B7 wskazał kierunek diagnostyki — zbyt niskie ciśnienie w układzie. Nieszczelność potwierdziły oględziny przewodu.

Kod 2C4E00 otwiera również trop jakości płynu lub niesprawności układu. W tym aucie oględziny potwierdziły jednak nieszczelność przewodu jako źródło problemu. Gdyby diagnostyka zatrzymała się na samym kodzie, łatwo byłoby błędnie skierować uwagę na jakość płynu, zamiast szukać miejsca ubytku ciśnienia.

To jest cała informacja, jaką daje elektronika. Mówi, że ciśnienia brakuje; nie mówi, gdzie ucieka.

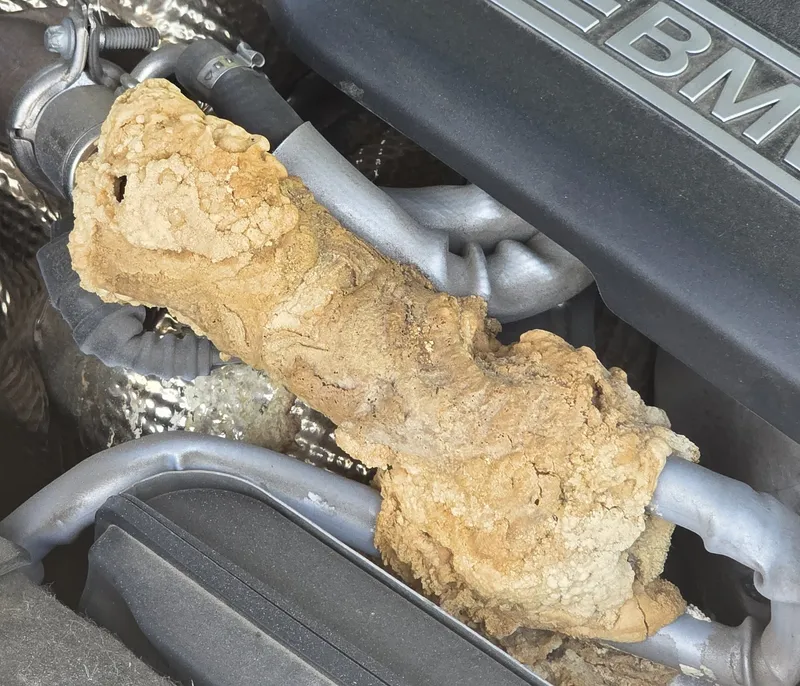

Odpowiedź była widoczna gołym okiem po podniesieniu maski: przewód doprowadzający AdBlue do wtryskiwacza rozszczelnił się, a mocznik krystalizował na nim tak długo, że narósł wyraźnym wykwitem. Zdjęcie obok pokazuje skalę.

To ważne rozróżnienie. Zbyt niskie ciśnienie potrafi oznaczać pompę, czujnik albo nieszczelność — trzy zupełnie różne kwoty na fakturze. Bez oględzin łatwo tu wymienić drogi podzespół i wrócić do tego samego błędu za miesiąc.

Po potwierdzeniu nieszczelności przedstawiliśmy właścicielowi dwie możliwości dalszego działania, wraz z zakresem, kosztem i skutkami każdej z nich. Klient podjął świadomą decyzję, a my wykonaliśmy wybrany zakres prac.

Konkretnie: diagnoza wskazała rozszczelniony przewód AdBlue. Właściciel otrzymał wycenę naprawy mechanicznej oraz wariantu programowego dotyczącego obsługi SCR. Po omówieniu różnic zdecydował się na drugi wariant.

Zakres prac

• Pełna diagnostyka układu SCR i potwierdzenie nieszczelności.
• Odczyt sterownika MD1CP032 narzędziem Flex po decyzji właściciela.
• Wykonanie wybranego zakresu programowego.
• Kasowanie błędów i kontrola końcowa odczytem diagnostycznym.

Co MD1CP032 zmieniło u nas przez ostatni rok

Ten sterownik jest dobrym miernikiem tego, jak zmienia się warsztat. Do niedawna wymagał wysyłki — klient zostawał bez auta na czas transportu w obie strony. Przy tym egzemplarzu robiliśmy go już na miejscu, po rozklejeniu sterownika. Dziś obsługujemy MD1CP032 od ręki.

Dla klienta ta różnica jest prosta: kiedyś kilka dni i wysyłka, dziś jeden dzień w warsztacie.

Wynik

Diagnostyka wyjaśniła źródło problemu, a właściciel nie podejmował decyzji w ciemno. Po wykonaniu wybranego zakresu prac komunikaty SCR i odliczanie nie wróciły podczas kontroli końcowej. Całość zamknęła się w jeden dzień roboczy — auto zostało rano, wieczorem było do odbioru.

To realizacja bez wykresu z hamowni, bo nie chodziło o moc. Wynikiem jest ustalone źródło usterki i świadomie wybrany zakres prac, potwierdzony odczytem diagnostycznym przed wydaniem auta.

Co zwykle psuje się w AdBlue w BMW

W naszej praktyce większość usterek AdBlue w BMW nie wynika z wieku całego układu, lecz z pojedynczego elementu — najczęściej czujnika NOx, mieszalnika albo połączenia przewodu. Dwa pierwsze trafiają do nas zdecydowanie najczęściej:

• Czujniki NOx. To najczęstszy pojedynczy element, który się poddaje. Potrafią też mylić trop, bo objaw wygląda jak awaria większej części układu.
• Zaklejony mieszalnik. Osady z AdBlue odkładają się w mieszalniku i z czasem zarastają jego przekrój. Ten sam mocznik, który tu wykrystalizował na zewnątrz przewodu, w innych autach osadza się w środku.

Sam pęknięty przewód, jak w tym BMW, jest rzadszy — i właśnie dlatego warto zajrzeć pod maskę, zamiast diagnozować wyłącznie z pamięci sterownika.

Co klient powinien wiedzieć

• Diagnostyka przed wyceną, nie odwrotnie. Dopóki nie wiadomo, czy to czujnik NOx, mieszalnik, czy przewód, każda kwota jest zgadywaniem.
• Decyzja o dalszym działaniu należy do właściciela. My ustalamy, co jest uszkodzone, i przedstawiamy możliwości wraz z zakresem, kosztem i skutkami każdej z nich — żeby wybór był świadomy, a nie podjęty w ciemno.
• Jeden dzień roboczy to standard przy tego typu pracach. Auto zostaje rano, wraca do właściciela tego samego dnia.
• Wysoki przebieg nie przesądza o stanie układu. To BMW ma ponad 180 tysięcy i nie zawiódł tu żaden element elektroniczny — poszło połączenie mechaniczne.
