Sprawdź osie i legendę, warunki pomiaru oraz przebieg mocy i momentu przed i po zmianie. Porównanie wymaga spójnej metody i danych zgodnych z rzeczywistością. Sam wykres nie potwierdza bezpieczeństwa strojenia — do tego potrzebna jest diagnostyka.
Po co pomiar przed zmianą
„Po strojeniu 199 KM” to informacja niepełna. Bez pomiaru wyjściowego nie wiadomo, od czego liczony jest przyrost — a auto po latach eksploatacji nie musi oddawać tyle, ile podają dane katalogowe producenta.
Wykres otwierający ten artykuł pochodzi z BMW X1 E84 20d, opisanego w realizacji. Fabrycznie 177 KM. Pierwszy przebieg dał 160,8 KM. Gdyby porównać sam wynik końcowy z katalogowymi 177, wyszłoby „+22 KM”. Wobec zmierzonego punktu wyjścia przyrost wynosi +38,6 KM.
Punkt odniesienia to nie jedyny pożytek z pierwszego przebiegu. Pokazuje również kształt charakterystyki — jak moc i moment układają się w zakresie obrotów — i pozwala wychwycić odstępstwa, które warto sprawdzić diagnostycznie, zanim ktokolwiek dotknie oprogramowania.

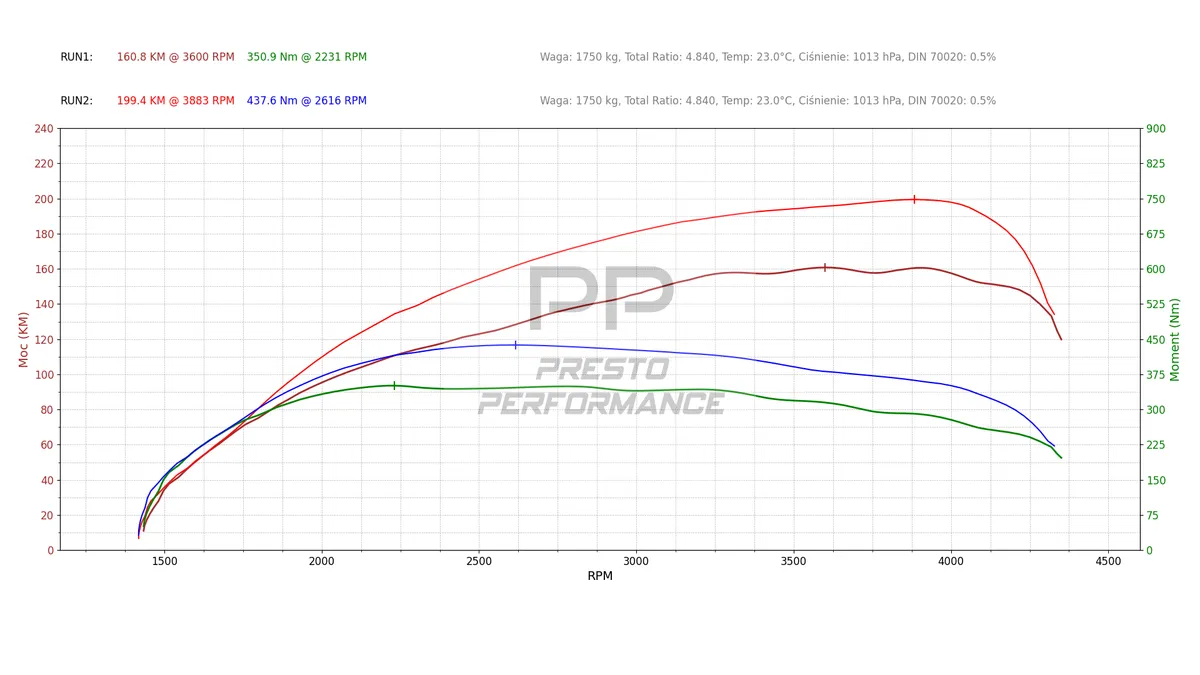

Legenda i osie
Zanim spojrzysz na liczby, ustal, na co patrzysz.
- Oś pozioma to obroty silnika, tu w zakresie od około 1400 do 4400 obr./min.
- Oś lewa to moc w KM (skala 0–240), oś prawa to moment w Nm (0–900).
- Moc: RUN1 — linia ciemnoczerwona, RUN2 — czerwona.
- Moment: RUN1 — zielona, RUN2 — niebieska.
Dwie różne skale na tej samej wysokości arkusza sprawiają, że krzywe opisujące zupełnie inne wielkości rysują się blisko siebie. Stąd najczęstsza pomyłka przy oglądaniu cudzych wykresów: krzywa momentu bywa czytana jak krzywa mocy, bo „leży wyżej”. Sprawdź, do której osi należy linia, zanim wyciągniesz wniosek.
Parametry pomiaru
Na tym wykresie moc oznacza oszacowaną moc silnika, z uwzględnieniem strat i korekcji DIN 70020. Nad wykresem stoją dwie linie, po jednej na przebieg:
| RUN1 (seryjnie) | RUN2 (po strojeniu) | |
|---|---|---|
| Moc | 160,8 KM @ 3600 obr./min | 199,4 KM @ 3883 obr./min |
| Moment | 350,9 Nm @ 2231 obr./min | 437,6 Nm @ 2616 obr./min |
| Waga | 1750 kg | 1750 kg |
| Total Ratio | 4,840 | 4,840 |
| Temperatura | 23,0°C | 23,0°C |
| Ciśnienie | 1013 hPa | 1013 hPa |
| DIN 70020 | 0,5% | 0,5% |
Masa i przełożenie są danymi wejściowymi do obliczenia, a nie opisem dołączonym do wyniku: hamownia drogowa wyznacza moc z przyspieszenia pojazdu o znanej masie przy znanym przełożeniu. Dlatego muszą odpowiadać rzeczywistemu stanowi auta w czasie przejazdu — masa realnemu obciążeniu, przełożenie faktycznej kalibracji urządzenia. Sama zgodność wpisów w obu kolumnach jeszcze niczego nie dowodzi.
Temperatura i ciśnienie opisują powietrze w czasie pomiaru i mogą się między przejazdami różnić — to normalne. Korekcja atmosferyczna właśnie po to istnieje.
Na porównywalność pracuje też to, czego w nagłówku nie widać: ten sam bieg, silnik i skrzynia w temperaturze roboczej, ten sam odcinek — jego nachylenie i wiatr wchodzą w wynik razem z oporami — oraz powtórzenie przejazdu, bo pojedynczy zaciąg nie pokazuje rozrzutu. Pomiar tego samego dnia, jeden po drugim, ułatwia utrzymanie tych warunków, ale sam ich nie gwarantuje; inny dzień nie unieważnia wyniku automatycznie, o ile metoda i stan auta były te same.
Co znaczy DIN 70020: 0,5%
To zapis normy, według której wynik surowy przeliczono na warunki odniesienia — po to, żeby przejazd w chłodny, wyżowy dzień dało się zestawić z przejazdem w upale. Na tym wydruku 0,5% oznacza dodanie 0,5% do wyniku przed korekcją, czyli pomnożenie go przez 1,005. Wartości w tabeli i na wykresie uwzględniają już tę poprawkę — nie dodajemy jej ponownie.
Dwa zastrzeżenia. Po pierwsze, korekcja nie jest oceną dokładności pomiaru — opisuje przeliczenie do warunków odniesienia, a nie niepewność wyniku. Po drugie, większa poprawka sama w sobie nie znaczy, że pomiar jest gorszy: znaczy tylko, że warunki bardziej odbiegały od wzorcowych. Sposób zapisu i wersja normy zależą od urządzenia, więc przy cudzym wykresie warto o to dopytać operatora.
Sam szczyt nie wystarcza
Maksymalna moc jest użyteczną liczbą — po prostu nie opisuje całego auta. Wykres powstaje przy pełnym obciążeniu, a codzienna jazda w większości tak nie wygląda; który zakres obrotów jest dla Ciebie istotny, zależy od silnika, przełożeń i sposobu jazdy.
Dlatego czyta się cały przebieg. Wykres z X1 pokazuje cztery rzeczy, których pojedyncza liczba nie odda.
Do około 1800 obr./min krzywe przed i po zmianie są zbliżone. Wyraźniejszy przyrost pojawia się wyżej. Z samego wykresu nie wynika, dlaczego tak jest — przyczynę ocenia się na podstawie kalibracji i logów, a nie kształtu krzywej.
Powyżej około 1800 obr./min widać wyraźniejszą przewagę RUN2. Jej wielkość zmienia się z obrotami i maleje pod koniec pomiaru. Dlatego warto porównywać wartości przy tych samych obrotach, a nie tylko maksima.
Szczyty przesunęły się w górę: moc z 3600 na 3883 obr./min, moment z 2231 na 2616. Same położenia szczytów nie mówią jednak, jak szeroki jest zakres przyrostu — to pokazuje porównanie całych krzywych przed zmianą i po niej.
Za około 4000 obr./min oba przebiegi opadają. Spadek po osiągnięciu maksimum sam w sobie nie oznacza usterki — jego kształt ocenia się razem z logami i warunkami zakończenia pomiaru.
Chcesz sprawdzić aktualną moc auta? Zobacz, jak wygląda pomiar na hamowni drogowej w Presto Performance w Janowicach Wielkich.
Zobacz pomiar mocyMoc na kołach czy moc silnika
To pytanie warto zadać przy każdym wykresie, bo obie wielkości bywają przedstawiane tak samo.
Pomiar odbywa się na kołach — mierzone jest przyspieszenie całego auta.
Żeby dojść do wartości porównywalnej z katalogową mocą silnika, trzeba jeszcze
uwzględnić straty napędu, wyznaczane osobno, przy swobodnym toczeniu.
Total Ratio to skalibrowane przełożenie całkowite, które wiąże obroty silnika
z prędkością auta.
W tym BMW X1 wartości 160,8 KM i 199,4 KM to oszacowana moc silnika. Porównanie z katalogowymi 177 KM dotyczy więc tej samej wielkości, choć wynik hamowni drogowej pozostaje oszacowaniem na podstawie pomiaru. Przy innych wydrukach warto sprawdzić, jaką moc przedstawiono — mocy na kołach nie porównujemy bezpośrednio z katalogową mocą silnika.
Czego wykres nie pokazuje
Wykres przedstawia moc i moment w funkcji obrotów. Nie przedstawia temperatury spalin, składu mieszanki, ciśnienia doładowania ani stanu filtra cząstek stałych. Dwa auta z podobnymi krzywymi mogą mieć różny zapas bezpieczeństwa, a z samych krzywych tego nie widać.
Widać to na przykładzie tego X1. Z opisu diagnostyki tej realizacji wynika, że cel przyrostu ograniczono ze względu na stan filtra DPF, a temperatura spalin i lambda były pilnowane osobno — poza wykresem. To ustalenia z warsztatu, nie wniosek z krzywej.
Parametry pracy silnika pod obciążeniem czyta się z logów dynamicznych, a nie z wykresu mocy. To dwa różne narzędzia i jedno nie zastępuje drugiego.
Lista kontrolna
Zanim uznasz wykres — cudzy albo własny — za dowód przyrostu:
- Czy są dwa przebiegi, przed zmianą i po niej?
- Czy masa i przełożenie odpowiadają rzeczywistemu stanowi auta, a nie tylko zgadzają się między kolumnami?
- Czy przejazdy wykonano tą samą metodą: ten sam bieg, ten sam odcinek, silnik rozgrzany?
- Czy podano normę korekcji i warunki atmosferyczne?
- Czy pomiar powtórzono, żeby było widać rozrzut?
- Czy różnicę widać na całej krzywej, czy tylko w jednym punkcie?
Im więcej odpowiedzi brzmi „nie wiadomo”, tym ostrożniej traktuj wynik. Prawidłowo wykonany pojedynczy pomiar pozwala ocenić aktualną moc auta. Dowodem przyrostu po modyfikacji staje się dopiero wtedy, gdy jest z czym go zestawić.
